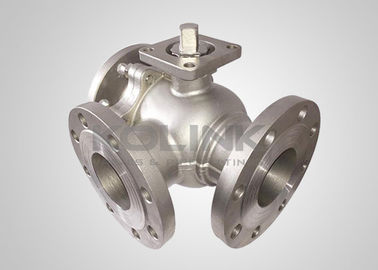

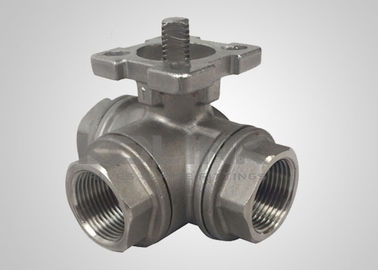

주사철 3면 볼 밸브 스테인리스 스틸 L 포트 T 포트 반 정적

L 포트 3면 볼 밸브
L 구멍 3-방향 볼 밸브는 미디어 흐름 방향을 전환하는 데 사용됩니다. 서로 수직으로 2 개의 구멍을 연결할 수 있습니다. 다른 공 방향은 다른 기능에 대해 미리 설정되어 있습니다.사용자들은 올바른 볼 구성을 보장하기 위해 서비스 요구 사항에 대한 자세한 설명을 제공하도록 제안됩니다.일반 L 포트 3 차원 볼 밸브는 특정 서비스 조건에 적합하지 않을 수 있습니다.

T 포트 3면 볼 밸브
T 구멍 공 밸브는 동시에 3 개의 구멍을 서로 연결하거나 3 개의 구멍 중 2개를 서로 연결하여 다양한 기능을 구현 할 수 있습니다.다른 공 방향은 다른 기능을 위해 미리 설정사용자들은 올바른 볼 구성을 보장하기 위해 서비스 요구 사항에 대한 자세한 설명을 제공하도록 제안됩니다.일반 T 포트 3 방향 볼 밸브는 특정 서비스 조건에 적합하지 않을 수 있습니다..

Y 포트 3 방향 볼 밸브
이 특수 유형의 3 방향 공 밸브는 Y 모양 파이프 라인의 흐름 방향을 전환하는 데 사용됩니다. 공 밸브의 구멍은 Y 타입입니다.밸브는 작동 상태 1에서 작동 상태 2로 전환 할 수 있습니다..

LL 포트 4면 볼 밸브
4방향 볼 밸브는 3방향 볼 밸브 설계에서 개발되었습니다. 4개의 좌석과 4개의 구멍을 제공함으로써, 그리고 LL 포트 볼을 제공함으로써,4면 볼 밸브는 두 개의 채널의 흐름 방향을 동시에 전환하는 데 사용됩니다.일반적으로 연결 유형 1에서 연결 유형 2로 위치를 전환 할 수 있습니다.

특징3방향 볼 밸브:
콤팩트하고 공간을 절약하는 디자인

멀티 포트 3방향

L 또는 T 포트, Y 포트 옵션

떠 있는 공 종류
API 607에 불 안전
항 정적 설계
반폭발 줄기

레버, 변속기 조작 또는 액추에이터 사용 가능

선택적 ISO 5211 직착 액추에이터 패드

적용 가능한 표준3차원 볼 밸브s:
a) 설계 및 제조: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) 방화 안전: API 607, API 6FA
(c) 대면: API B16.10, API 6D, EN 558, DIN 3202
d) 끝 연결: ASME B16.5, EN 1092, JIS B2220, ASME B1625
시험 및 검사: API 6D, EN 12266, API 598
