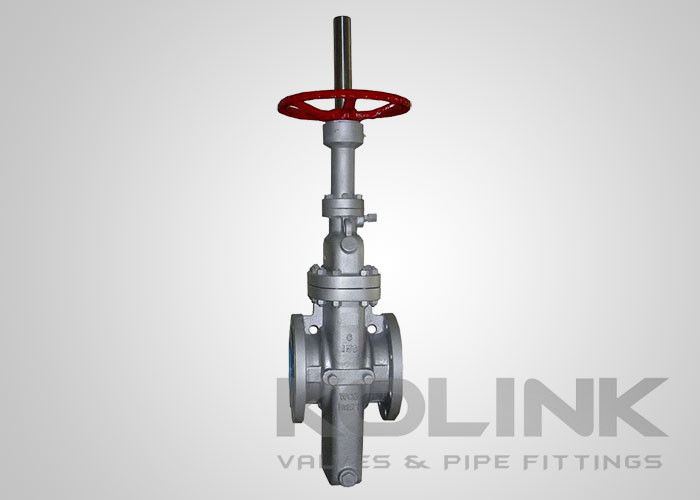

완전히 횡단 통로 게이트 밸브, 주사철 슬랩 게이트 밸브 150급

유도 통로 플라브 게이트 밸브 클래스150 강철 탄력적인 앉아

통로 슬랩 게이트 밸브는 일반적으로 석유 및 가스 파이프 라인을 위해 사용됩니다.
통로 슬랩 게이트 밸브를 통해 전체 구멍, 슬랩 게이트, 상승 줄기 OS&Y, 그리고 떠있는 좌석으로 제조됩니다. 슬랩 게이트는 간단한 고체 게이트 디자인입니다,포트와 좌석 사이에 금속-금속 밀폐가 장착되어 있습니다.부식성 및 경사성 유체 환경을 포함한 가장 심한 서비스 조건에 적용 할 수 있습니다. 부동 좌석은 슬랩 게이트에 맞게 설계되었습니다.각 좌석과 몸체 사이의 벨빌 스프링과 O- 링은 슬랩 게이트에 대한 단단한 밀폐를 보장떠있는 슬라브 게이트는 고압 차차 응용 프로그램에서 역학적으로 단단한 다운스트림 밀폐를 얻기 위해 라인 압력의 자연력을 사용합니다.낮은 압력 밀폐는 좌석에 에너지를 공급하고 부식 및 잔해의 축적을 최소화하는 O- 링으로 달성됩니다일반적인 트림이 있습니다.

이중 차단 및 출혈 능력 및 과도한 체압의 자동 완화 이 좌석 설계의 표준 기능입니다.

매끄럽고 연속적인 구멍은 밸브 내부의 격변을 최소화하고 개방 상태에서 동일한 길이와 지름의 파이프 부분과 동등한 압력 하락을 발생시킵니다.좌석 표면은 흐름 흐름의 외부에 있으며 따라서 흐름의 침식 작용으로부터 보호됩니다.돼지와 스크래퍼는 손상을 입지 않고 밸브를 통과 할 수 있습니다.
유도 스랩 게이트 밸브 디자인은 밸브를 라인에서 제거하지 않고 서비스 작업을 수행 할 수 있도록 유지 관리를 최소화하고 용이하게합니다.

특징API유도관 게이트 밸브를 통해s:

전체 구멍을 통해 유도 포트, 완전히 플러그인
떠있는 슬래브 게이트
구제 밸브가 있는 스프링/압력 부착 좌석 반지
거품 단단한 높은 압력과 낮은 압력에서 폐쇄
양방향 작업
이중 차단 및 출혈 성능이 가능합니다.
흐름에 의한 침식으로부터 보호된 좌석 표면
위치 표시기
온라인 유지보수용 최고 입구 집합
각종 작동 장치 (전기, 공기 및 수압 작동 장치)

적용되는 표준API유도관 게이트 밸브를 통해s:
a) 설계 및 제조: API 600, API 6D, BS 1414
b) 대면: API 6D, ASME B16.10, EN 558
c) 연결 끝: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) 시험: API 598, API 6D, EN 12266
