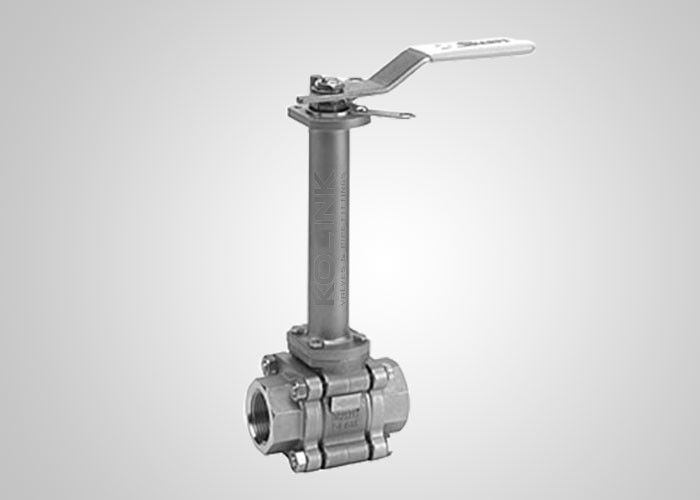

저온 서비스용 극저온 볼 밸브 -196°C ~ -45°C

극저온 볼 밸브는 공기 분리 플랜트, LNG 저장, 유통 및 운송, 항공 우주, 석유 화학 및 의료 산업에서 사용됩니다. 극도로 낮은 온도와 가장 혹독한 환경에서 극저온 볼 밸브는 일관되게 높은 유량, 밀폐, 에너지 효율성 및 긴 무고장 수명을 나타내야 합니다.

이 밸브는 누출률을 보장하기 위해 작동해야 합니다. -50°C 이하에서 사용하는 것이 권장되는 밸브는 작동부와 스템 씰을 저온으로부터 분리하는 연장 보닛으로 설계되었습니다.

밸브가 닫힌 위치에 있을 때, 밸브 중간 캐비티에 갇힌 저온 액체는 비정상적인 온도 상승 시 기화되어 캐비티 내부의 급격한 부피 팽창과 압력 상승을 유발하여 밸브 손상 및 심각한 사고로 이어질 수 있습니다. Kolink 극저온 볼 밸브는 스템 슬롯과 볼의 상류 면에 통풍구를 두어 밸브에 압력이 갇히는 것을 방지하는 단방향으로 설계되었습니다. 각 밸브에는 잘못된 설치를 방지하기 위해 흐름 방향 화살표가 표시되어 있습니다.

스템 1차 씰과 베어링은 이러한 부품을 저온으로부터 보호하고 블로우아웃 방지 스템 설계를 제공하기 위해 연장 스템의 패킹 끝 근처에 위치합니다. 스템 패킹에 자체 조절 기능을 제공하는 라이브 로드 스템 패킹이 연장의 상단에 포함되어 있습니다. 밸브는 서비스 매체와 반응할 수 있는 모든 그리스와 오일을 제거하기 위해 특별히 세척됩니다.

극저온 볼 밸브는 플로팅 또는 트러니언 장착 볼과 측면 입구 또는 상단 입구 본체 디자인으로 제공됩니다. 시트 및 개스킷 재료는 누출률 및 미세 배출의 가장 까다로운 요구 사항을 충족하도록 설계 및 선택되었습니다. 다양한 재질로 제작된 밸브 본체는 다양한 온도에 적합합니다. Kolink 극저온 볼 밸브는 고밀도 시트와 씰을 통해 -196°C에서 작동할 수 있습니다.

일반 강철은 저온에서 냉간 취성을 나타냅니다. 밸브의 작동 온도에 맞는 본체 재료를 선택하는 것이 중요합니다. 본체 재료의 최저 작동 온도는 다음 표를 참조하십시오. 저온 재료는 표준 요구 사항에 따라 저온 충격 시험을 받아야 합니다.

-100℃ 미만의 작동 온도를 가진 밸브의 경우, 본체, 보닛 및 스템, 볼 및 시트는 거친 가공 후 극저온 처리가 필요하며, 패킹, 개스킷, 볼트 및 너트도 저온 조건에 적합한 재료로 만들어야 합니다.

계약 요구 사항에 따라 극저온 시험을 수행하여 저온에서 작동 토크, 밀봉 성능 및 기타 지표를 테스트할 수 있습니다.

• 연장 보닛
• 스템 및 볼의 통풍구
• 단방향 흐름
• 압력 해소를 위한 스템 및 볼의 통풍구
• 라이브 로드 스템 패킹
• 탈지 작업
• 저온 재료 옵션
• API 607에 대한 내화성
• 정전기 방지 장치
• 블로우아웃 방지 스템
• 기어 작동 또는 액추에이터 사용 가능
• ISO 15848에 따른 선택적 저배출 패킹

• 설계 및 제조: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• 내화성: API 607, API 6FA
• 면 대 면: API B16.10, API 6D, EN 558, DIN 3202
• 단부 연결: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• 테스트 및 검사: API 6D, EN 12266, API 598
