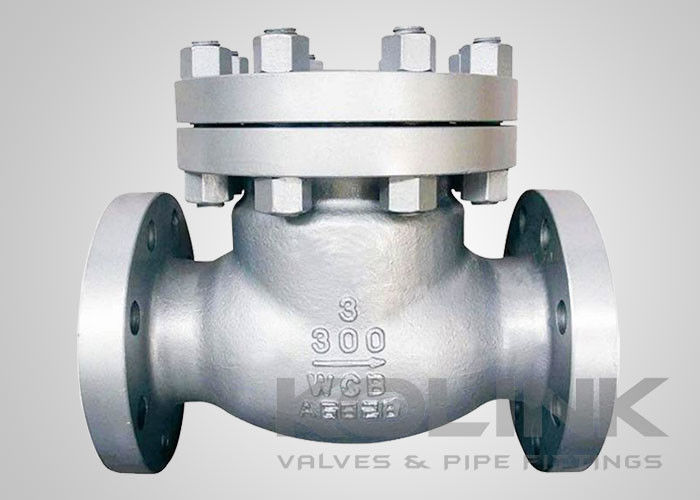

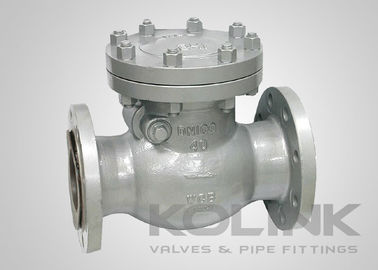

주사철 스윙 체크 밸브 플랜지 150-1500 WCB 클래스

스윙 체크 밸브는 일반적인 용도로 가장 일반적이고 가장 좋은 체크 밸브입니다. 모든 체크 밸브 디자인 중 이러한 밸브는 가장 낮은 압력 하락을 발생시킵니다.같은 크기의 다른 차단 밸브와 비교했을 때그들은 유지하기 쉬운 간단한 디자인을 특징으로합니다.

스윙 체크 밸브는 플로우 힘으로 디스크를 닫힌 위치에서 밸브 몸 안의 힌지 스톱에 대한 휩쓸고 있는 아크 움직임으로 완전히 열린 위치로 이동하도록 함으로써 작동합니다.무게와 디스크와 스윙 팔 조립기의 중력 중심 위치 때문에, 밸브는 흐름을 중단하거나 역으로 전환하면 닫힌 상태로 돌아갈 것입니다.힌지 핀에 장착 된 외부 반중량 때때로 닫힌 위치로 돌아가는 디스크의 반응 시간과 속도를 증가하거나 감소시키는 데 사용됩니다.좌석 표면은 일반적으로 평평합니다. 즉 좌석에 반사 디스크가 위치하는 것은 좌석에 평평해야합니다.

스윙 체크 밸브 디스크는 일정 흐름의 시스템에서 완전히 열린 위치에 있지 않으면 안정적이지 않습니다.회전 원반 / 힌지 조립 센터는 회전 지점에서 적당한 거리에 있기 때문에이 시간 동안, 스윙 체크 밸브가 흐름 중단 또는 역전 시에 닫히는 데는 상대적으로 오랜 시간이 걸릴 것입니다.역류 힘은 흐름과 압력 축적에서 에너지의 큰 증가를 경험할 수 있습니다이 상황은 고 에너지 물 망치로 발생할 수 있습니다. 디스크가 좌석에 부딪히면.

스윙 체크 밸브는 레버와 무게와 같은 많은 옵션으로 향상 될 수 있으며, 이는 밸브를 더 빨리 닫고 랩을 방지하도록 설계되었습니다.
