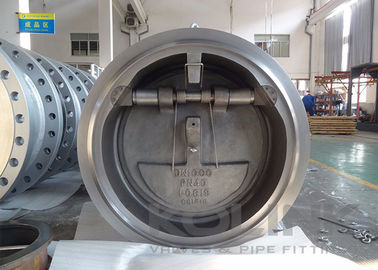

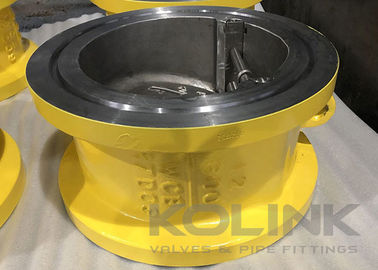

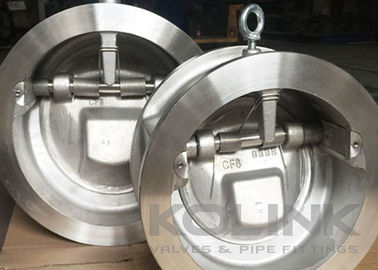

기울기 디스크 웨이퍼 체크 밸브 2-36 인치 스프링 로딩

틸팅 디스크 체크 밸브는 동일한 크기의 스윙 체크 밸브보다 약간 더 많은 압력 강하를 생성합니다. 이 체크 밸브는 힌지가 없는 단일 디스크를 가지고 있습니다. 흐름력에 반응하여 디스크는 디스크의 형상 내에 위치하고 밸브 본체의 중심선보다 약간 위에 있는 힌지 핀을 중심으로 회전합니다. 디스크가 시트에 회전하기 때문에 밀봉 표면은 원추형이어야 합니다. 일부 틸팅 디스크 체크 밸브는 디스크에 카운터웨이트를 포함하여 낮은 유량에서 디스크 안정성을 크게 향상시킵니다.

틸팅 디스크 체크 밸브는 고에너지 워터 해머의 가능성을 최소화하도록 특별히 설계되었습니다. 이 목표는 디스크 회전 중심을 피벗 지점으로부터 짧은 거리에 위치시켜 흐름이 멈추거나 흐름이 역전될 때 디스크가 빠르게 닫히도록 함으로써 달성됩니다. 이 밸브는 완전히 열리도록 크기를 조정하는 것이 가장 좋지만, 디스크는 일부 완전 개방 미만의 흐름 조건에서도 비교적 안정적입니다.

유지 보수와 관련하여 틸팅 디스크 체크 밸브는 스윙 체크 밸브보다 더 어렵습니다. 시트 누출을 최소화하려면 디스크와 본체 시트의 원추형 시트 표면이 잘 맞아야 하며 디스크 피벗 위치가 정확해야 합니다.

• 일체형 바디 디자인
• 짧은 면대면
• 빠른 작동을 위한 인라인 틸팅 디스크
• 스프링 장착형 디자인 사용 가능
• 웨이퍼 엔드 표준, 플랜지 엔드 사용 가능

• 설계 및 제조: API 6D, API 594
• 면대면: API 6D, ASME B16.10, EN 558
• 연결 단부: ASME B16.5, EN 1092, JIS B2220
• 테스트 및 검사: API 6D, EN 12266, API 598
