풀 포트 트런니온 볼 밸브 풀 보어 방화 방지 반 정적 폭발 방지 스탬프

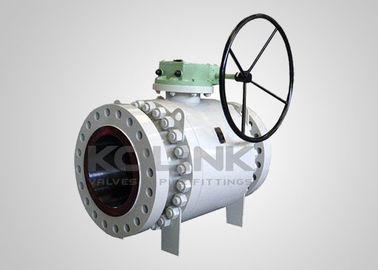

전체 포트 트리니온 볼 밸브 전체 구멍 도장 철강 기어 작동

전체 구멍 밸브의 경우, 공의 구멍 지름은 파이프와 같은 내부 지름이 있습니다.줄인 구멍 밸브는 그 위에 있는 파이프 워크의 내부 지름보다 작은 구멍 지름이 있습니다..

풀 포트 설계는 최소한의 흐름 저항, 압력 하락 및 캐비테이션을 보장합니다. 풀 포트 볼 밸브는 펌프 흡수 파이프와 같은 낮은 흐름 저항이 가치가있는 곳에서 사용됩니다.압력 하락이 펌프 성능에 영향을 줄 수 있는 경우또한 혼합 액체와 고체를 포함하는 흐름에 사용되며, 흐름 제한으로 인해 물질에 분리되어 축적되어 파이프의 흐름을 줄일 수 있습니다.

풀홀 밸브 의 또 다른 이유 는 청소 이다. 석유 및 가스 산업 에서는 파이프 시스템 을 통해 핑크 를 밀어내는 것이 일반적 인 관행 이다.소는 파이프와 밸브의 내부를 청소하기 위해 파이프 시스템을 통해 밀려나는 공과 같습니다전체 포트 밸브는 돼지가 감소 된 포트 밸브에 갇히기 때문에 이러한 유형의 연습에 매우 중요합니다.

다른 한편으로, 압력 하락, 흐름의 격동 및 재료 특성이 문제가 아닌 경우 감소된 포트 볼 밸브가 사용됩니다.또한 크기가 작고 비용이 낮다는 장점이 있습니다..

트리니온 장착 볼 밸브의 특징:
낮은 작동 토크를 위한 트리니온 장착 공
플로팅 스프링 로딩 시트
이중 차단 및 출혈 (DBB)
몸부림, 마지막 입구
2개 또는 3개 몸체
돼지 잡기 위한 전체 항구
API 607에 불 안전
항 정적 장치
반폭발 줄기

응급 밀폐장치

밸브 중구에서 자동 압력 완화
기어 조작 또는 액추에이터 사용 가능

ISO 5211에 따른 선택적 직접 장착

선택적 잠금 장치

선택적 줄기 확장

턴니온에 장착된 볼 밸브에 적용되는 표준:

a) 설계 및 제조: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) 방화 안전: API 607, API 6FA
(c) 대면: API B16.10, API 6D, EN 558, DIN 3202
d) 끝 연결: ASME B16.5, EN 1092, JIS B2220, ASME B1625
시험 및 검사: API 6D, EN 12266, API 598
