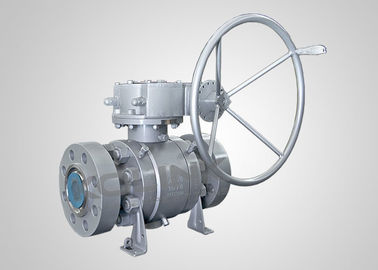

2 - 48 인치 고압 볼 밸브 가조 스틸 PEEK 좌석 2500 PN420 클래스

2 - 48 인치 고압 볼 밸브 가조 스틸 PEEK 좌석 2500 PN420 클래스

고압 볼 밸브

고압 볼 밸브는 ANSI 클래스 2500 (420 바 / 6000 psi) 까지의 설계 압력으로 내구성과 신뢰성을 위해 특별히 제작되었습니다. 표준으로,고압 시리즈는 가조 또는 롤링 바드 재료로 만들어집니다., 최대 가급적 작동 압력 하에 충분한 딱딱함과 강도를 보장 할 수 있습니다.분리 된 몸의 표준 벽 두께와 높은 강도 묶기 볼트의 적응은 밸브 유지 보수에 편리하고 파이프의 스트레스를 견딜 수있는 충분한.

고압 볼 밸브는 석유 및 가스, 해상 굴착 플랫폼, 석유화학 및 에너지 산업에서 가장 까다로운 애플리케이션에서 신뢰할 수있는 성능을 제공합니다.

trunnion에 장착 된 볼 밸브는 중간의 압력 아래로 이동 할 수있는 두 개의 떠있는 좌석으로 설계되었습니다.좌석 전차 부하 스프링이 좌석 표면을 두 개의 떠있는 좌석으로 단단히 고정하도록 배치됩니다.밸브가 닫힌 상태에서 좌석 반지는 너무 많은 흐름 압력 힘을 허용하지 않기 때문에, 볼은 상부와 하부 트리니에 의해 고정됩니다.중간 압력 공에 앞 좌석을 밀어, 거품 밀폐를 형성합니다.

트리니온 장착 볼 밸브의 특징:
낮은 작동 토크를 위한 트리니온 장착 공
플로팅 스프링 로딩 시트
이중 차단 및 출혈 (DBB)
몸부림, 마지막 입구
2개 또는 3개 몸체
돼지 잡기 위한 전체 항구
API 607에 불 안전
항 정적 장치
반폭발 줄기

응급 밀폐장치

밸브 중구에서 자동 압력 완화
기어 조작 또는 액추에이터 사용 가능

ISO 5211에 따른 선택적 직접 장착

선택적 잠금 장치

선택적 줄기 확장

턴니온에 장착된 볼 밸브에 적용되는 표준:

a) 설계 및 제조: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) 방화 안전: API 607, API 6FA
(c) 대면: API B16.10, API 6D, EN 558, DIN 3202
d) 끝 연결: ASME B16.5, EN 1092, JIS B2220, ASME B1625
시험 및 검사: API 6D, EN 12266, API 598
