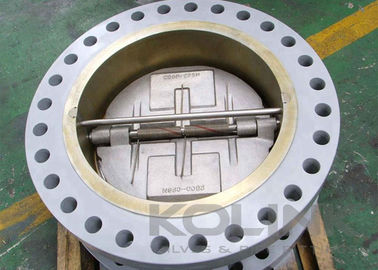

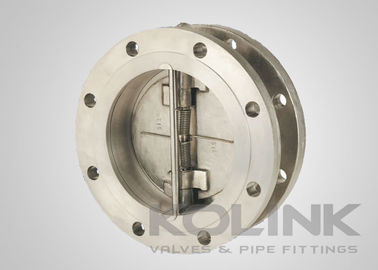

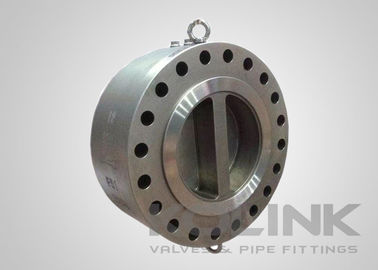

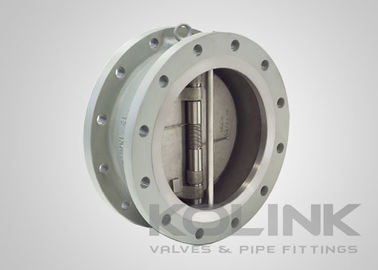

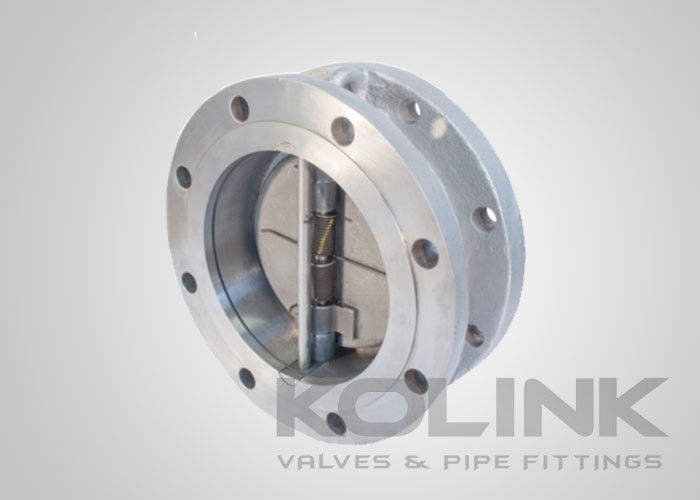

플랜지 두 개의 문 웨이퍼 체크 밸브 스테인리스 스틸 탄력 및 금속 좌석

플랜지 두 개의 문 웨이퍼 체크 밸브 스테인리스 스틸 탄력 및 금속 좌석

듀얼 플레이트 체크 밸브는 모프가 없고 파이프 플랜지 사이에 장착된다. 이 경우, 밸브에는 스프링으로 충전된 반달 모양의 디스크가 두 개로 구성되어 있으며, 이 디스크는 샤프트 주위를 회전한다.이 밸브의 실제 설계는 설계 모델과 제조업체에 따라 다릅니다.대부분 여러 평면 좌석이 있습니다. 이중판 체크 밸브 디스크는 짧은 회전 디스크 이동을 가지고 있으며 흐름 중단 또는 역으로 신속하게 반응합니다.따라서 온건 물 망치 잠재력은 존재합니다그것은 잠재적인 물 망치를 최소화하는 스윙 체크 밸브보다 다소 낫지만 압력 하락이 훨씬 높습니다.

설계에 따라 유지보수 노력은 비교적 간단에서 어렵기까지 다양합니다. 두 개의 플릿 체크 밸브는 모프리스 설계로 인해 유지보수를 수행하기 위해 라인에서 제거해야합니다.이중 판 체크 밸브는 또한 같은 크기의 기울기 디스크 체크 밸브에 비해 더 높은 압력 하락을 초래.

대부분의 웨이퍼 체크 밸브는 두 플랜지 사이에 설치되어 있으며 플랜지 유형이 필요하지 않지만일부 다른 응용 프로그램은 밸브의 더 나은 정렬을 위해 플랜지형 웨이퍼 체크 밸브가 필요할 수 있습니다.플랜지 밸브 몸은 고객의 요구에 따라 주름 또는 조립 될 수 있습니다.

특징잎자루듀얼 플레이트 웨이퍼 체크 밸브s:

일 조각 몸체 디자인
짧은 얼굴 대면
인라인 더블 플레이트
빠른 폐쇄를 위한 스프링 로딩 디스크
플랜지 웨이퍼 끝

적용 가능한 표준잎자루듀얼 플레이트 웨이퍼 체크 밸브s:
a) 설계 및 제조: API 6D, API 594
b) 대면: API 6D, ASME B16.10, EN 558
c) 연결 끝: ASME B16.5, EN 1092, JIS B2220
시험 및 검사: API 6D, EN 12266, API 598
