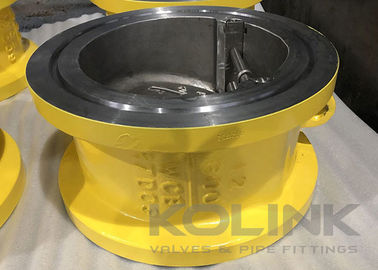

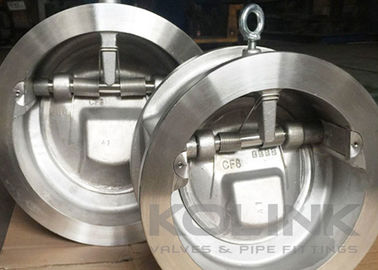

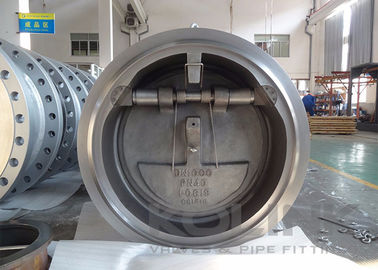

기울기 디스크 웨이퍼 체크 밸브, 스프링 부하 반전 밸브

기울기 디스크 웨이퍼 체크 밸브 스프링 로딩 반전 밸브

기울기 디스크 체크 밸브는 같은 크기의 스윙 체크 밸브보다 약간 더 많은 압력 하락을 발생시킵니다. 이러한 체크 밸브는 힌지없이 단 조각 디스크를 가지고 있습니다. 흐름 힘에 반응하여,디스크의 기하학 내에서 위치하고 밸브 몸의 중심선 위에 약간있는 힌지 핀에 대한 디스크 회전. 디스크가 좌석에 회전하기 때문에 밀폐 표면은 피침 모양이어야합니다. 일부 기울기 디스크 체크 밸브에는 디스크에 반중량이 포함되어 있습니다.더 낮은 흐름 속도와 함께 디스크 안정성을 크게 증가.

기울기 디스크 체크 밸브는 고에너지 물 망치의 잠재력을 최소화하기 위해 특별히 설계되었습니다.이 목표는 회전 원반의 중심부를 회전 원점으로부터 짧은 거리에 위치함으로써 달성됩니다., 따라서 디스크는 흐름 중단 또는 흐름 반전으로 빠르게 닫을 수 있습니다.디스크는 완전히 열리지 않는 흐름 조건에서 합리적으로 안정적입니다..

유지보수를 할 때, 기울기 디스크 체크 밸브는 스윙 체크 밸브보다 더 도전적입니다.디스크와 시트 안의 피침 모양의 좌석 표면이 잘 맞아야 합니다., 그리고 디스크 피브 위치가 정확해야 합니다.

특징기울기 디스크웨이퍼 체크 밸브s:

일부분의 몸체 디자인
짧은 얼굴 대면
빠른 동작을 위한 직선 기울기 디스크
스프링 로딩 설계 가능
웨이퍼 끝 표준, 플랜지 끝 사용 가능

적용 가능한 표준기울기 디스크웨이퍼 체크 밸브s:
a) 설계 및 제조: API 6D, API 594
b) 대면: API 6D, ASME B16.10, EN 558
c) 연결 끝: ASME B16.5, EN 1092, JIS B2220
시험 및 검사: API 6D, EN 12266, API 598
