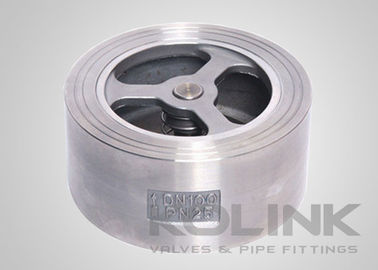

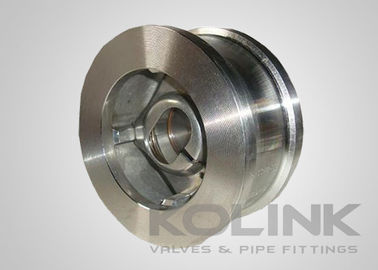

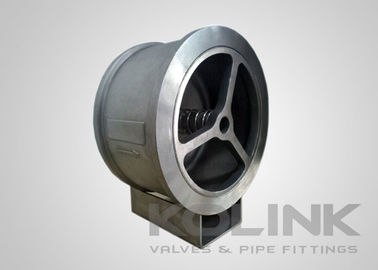

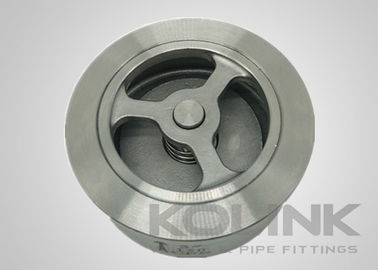

웨이퍼 타입 리프트 체크 밸브 스테인리스 스틸 단판 수직 흐름

웨이퍼 타입 리프트 체크 밸브 스테인리스 스틸 단판 수직 흐름

단일판 웨이퍼 체크 밸브는 흐름과 평행한 디스크 움직임으로 역류를 방지합니다. 이 설계로 디스크는 항상 흐름 경로에 있습니다.좌석 에 앉을 수 있도록 스프링 로딩 된 디스크이 웨이퍼 유형의 체크 밸브는 모프가 없으며 플랜지 사이에 설치됩니다. 체크 밸브 디스크의 유형은 매우 짧은 디스크 이동을 가지고 있으며 흐름 중단 또는 역행에 매우 빠르게 반응합니다.따라서 물 망치의 잠재력을 최소화그것은 잠재적인 물 망치를 최소화하는 기울기 디스크 체크 밸브보다 다소 낫지만 더 높은 압력 하락과 함께.

설계에 따라, 모든 웨이퍼 체크 밸브는 모트리스 설계로 인해 유지보수를 수행하기 위해 라인에서 제거해야합니다.라인 디스크 설계는 같은 크기의 다른 체크 밸브에 비해 가장 압력 하락을 발생.

웨이퍼 타입 리프트 체크 밸브 스테인리스 스틸 단판 수직 흐름

웨이퍼 타입 리프트의 특징단판 웨이퍼 체크 밸브s:
일 조각 주사철 몸체
짧은 얼굴 대면
저공량, 스윙 타입 단일 판
디스크 스프링 사용 가능

웨이퍼 타입 리프트에 적용되는 표준단판 웨이퍼 체크 밸브s:
a) 설계 및 제조: API 6D, API 594
b) 대면: API 6D, ASME B16.10, EN 558
c) 연결 끝: ASME B16.5, EN 1092, JIS B2220
시험 및 검사: API 6D, EN 12266, API 598
