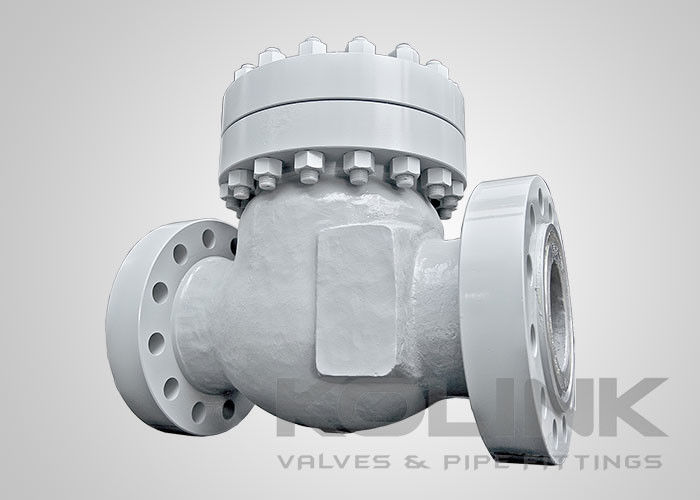

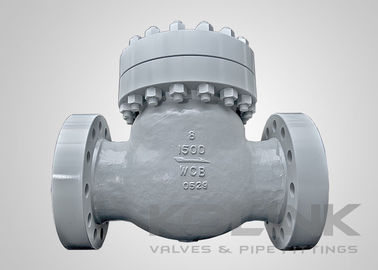

스윙 체크 밸브 2-36 인치 클래스150-2500 WCB 플랜지

스윙 체크 밸브는 일반적인 목적 용도로 가장 일반적이고 최고의 체크 밸브입니다. 모든 체크 밸브 설계 중에서이 밸브는 동일한 크기의 다른 체크 밸브와 비교할 때 가장 낮은 압력 강하를 생성합니다. 유지 관리가 쉬운 간단한 디자인이 특징입니다.

스윙 체크 밸브는 유량이 밸브 본체 내부의 힌지 스톱에 대한 스위프 아크 모션으로 디스크를 닫힌 위치에서 완전히 열린 위치로 이동시켜 기능합니다. 디스크 및 스윙 암 어셈블리의 중량 및 중심 위치로 인해 밸브는 흐름이 중단되거나 반전되면 닫힌 위치로 돌아갑니다. 힌지 핀에 장착 된 외부 카운터 웨이트는 때때로 디스크의 반응 시간과 속도를 닫힌 위치로 되돌리거나 감소시키는 데 사용됩니다. 좌석 표면은 일반적으로 평평합니다. 즉, 시트 위에 방사형 디스크 위치가 중요하지 않지만 좌석에 평평해야한다는 점을 제외하고는 좌석에 방사형 디스크를 놓습니다.

스윙 체크 밸브 디스크는 꾸준한 흐름이있는 시스템에 있고 완전히 열린 위치에 있지 않으면 안정적이지 않습니다. 디스크/힌지 어셈블리 회전 중심이 피벗 포인트와 공정한 거리이기 때문에 스윙 체크 밸브가 흐름 중단 또는 반전시 닫히는 데 비교적 오랜 시간이 걸립니다. 이 기간 동안 역류 힘은 흐름 및 압력 축적으로 인한 에너지가 크게 증가 할 수 있습니다. 이 상황은 디스크가 시트에 슬램 할 때 고 에너지 워터 망치를 유발할 수 있습니다.

스윙 체크 밸브는 레버 및 무게와 같은 많은 옵션으로 향상 될 수 있으며,이 밸브는 밸브를 더 빨리 닫고 슬램링을 방지하도록 설계되었습니다.

• 스윙 디스크 디자인
• 볼트 커버
• 내부 힌지 핀 디자인 표준
• 바디 힌지 핀 디자인이 가능합니다
• 재생 가능한 좌석
• 플랜지 또는 엉덩이 용기가 끝납니다
• 추가 레버, 카운터 무게 및 댐퍼 사용 가능

a) 설계 및 제조 :API 6D, BS 1868, ASME B16.34

b) 대면 :API 6D, ASME B16.10, EN 558

c) 연결 종료 :ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) 테스트 및 검사 :API 6D, EN 12266, API 598, BS 6755
